變壓器測試儀器
產品介紹
2.1注意事項
本產品用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。該裝置使用時有如下注意事項：
? 請在溫度-20℃～50℃，相對濕度不超過 80％的室內使用；
? 請遠離易燃易爆危險品；
? 儀器首次上電時請先充電，當充電指示燈亮?xí)r，方可開機；
? 為防止干擾或漏電事故，請在充電時關閉電源開關；
? 如有液體與腐蝕性物質接觸到儀器，應立即停止使用并關機，由專業人員處理；
? 所有接插件為進口連接器，應采用抽插式插拔，切勿螺紋式旋轉、搖動接插件、強拽電纜線，插拔接插件用力適中、接插時應插到位；
? 所有主機與附件均不得拆卸，若確實需要需由本公司售后服務人員拆卸。
2.2 簡述
本產品可廣泛應用于電力系統的劇院檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：
局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。
局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
2.3 產品特點
? 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；
? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；
? 人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

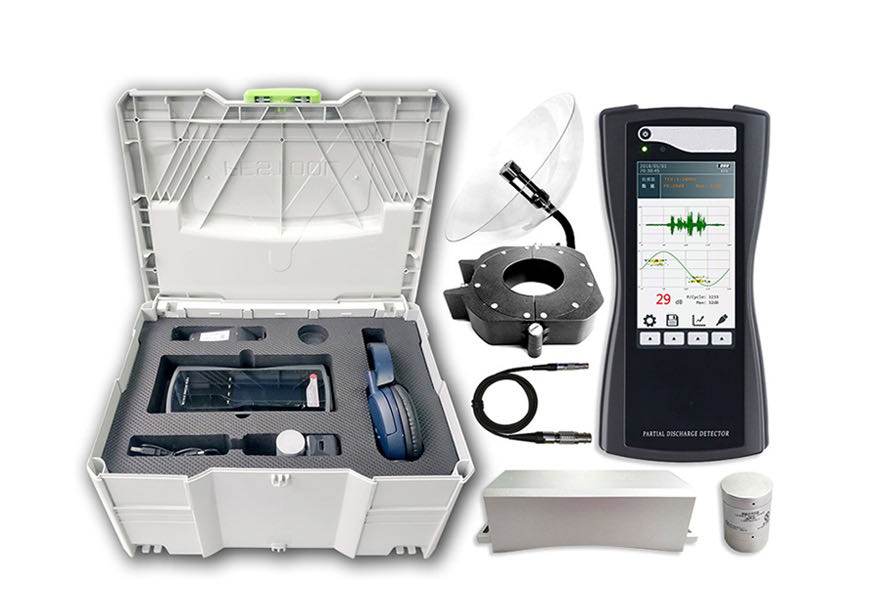

? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
? 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；
2.4 產品應用
? 發、配電企業
? 鐵路系統
? 石油化工供電系統
? 航空航天檢測領域
? 自動化檢測領域
參數指標
TEV 測量

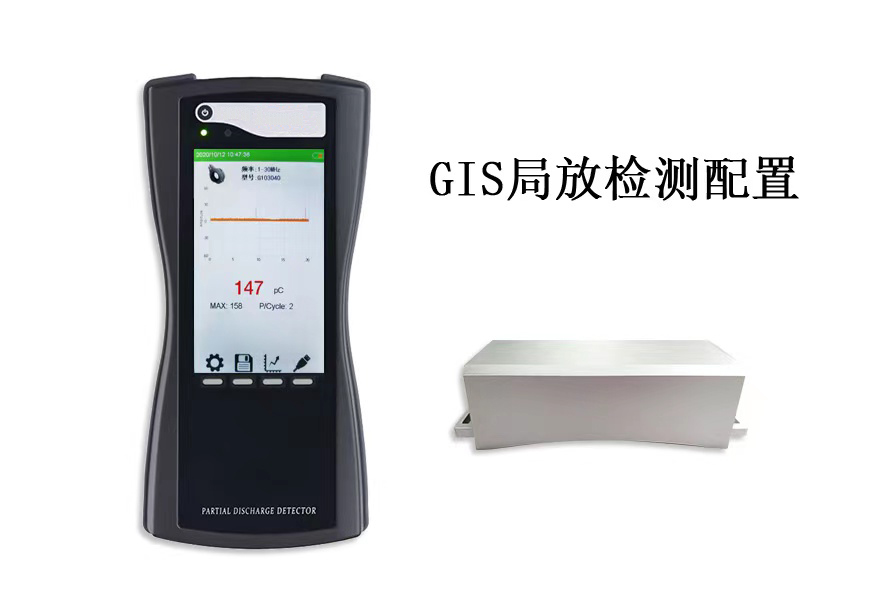

UHF 測量
測量范圍
0-60 dBmV
檢測頻段
300-2000MHz
分辨率
1dB
測量范圍
-75dBm-0dBm
精度
±1dB
精度
＜1dBm
每周期最大脈沖
1400
傳感器頻段
300-2000MHz
測量頻帶
3~100MHz
AA 測量

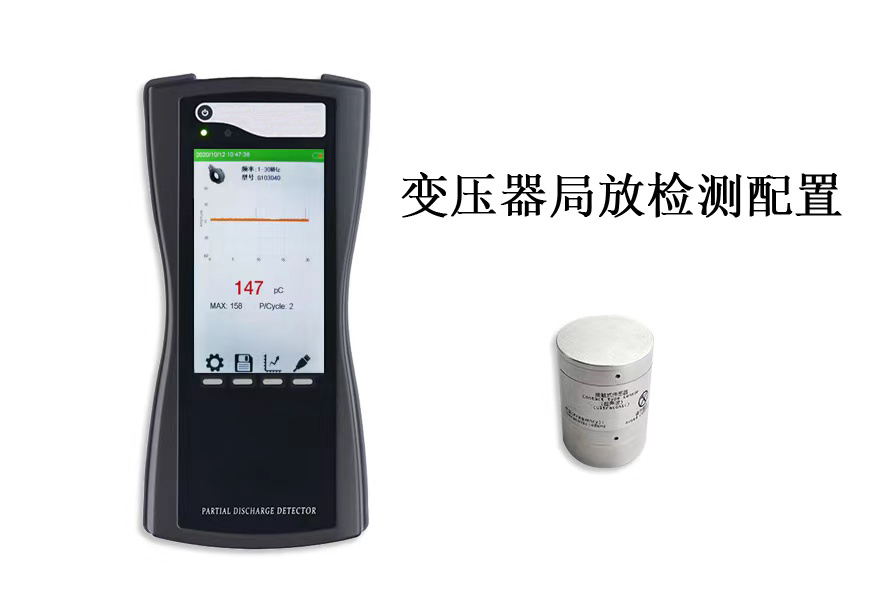

AE 測量
測量范圍
-6dBμV~68dBμV
測量范圍
-6dBμV 至 68dBμV
分辨率
1dB
分辨率
1dB
精度
±1dB
精度
±1dB
傳感器中心頻率
40 kHz
頻率范圍
20~200 kHz

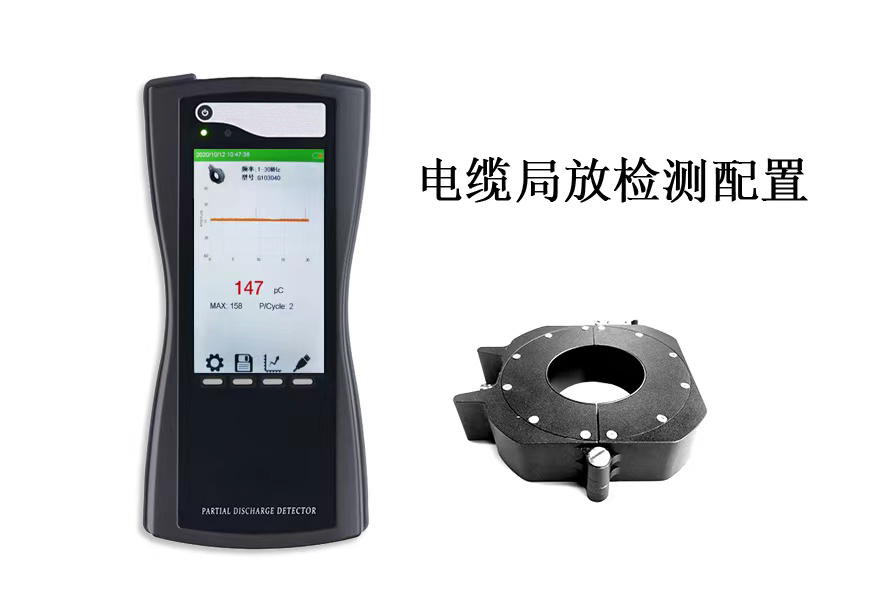

HFCT 測量
傳感器傳輸阻抗
5mV/mA
檢測頻率
1～30MHz
靈敏度
≤50pC
硬件
外殼
ABS
顯示
4.0 寸RGB液晶屏
連接器
USB 接口(兼充電器輸入)
3.5mm 立體聲耳機插孔
外部超聲波傳感器輸入
無線 wifi
無線同步基準
耳機
最小 8 歐姆
SD 卡
標配 16G ~64G
內置電池
3.7V/5000mAh 鋰電池
工作時間
約 6 小時
充電器
AC 90-264V 或 DC 5V
使用溫度
-20 ~50℃
濕度
20-85% 相對濕度
體積、重量
210*100*35(mm)0.4KG(主機)
